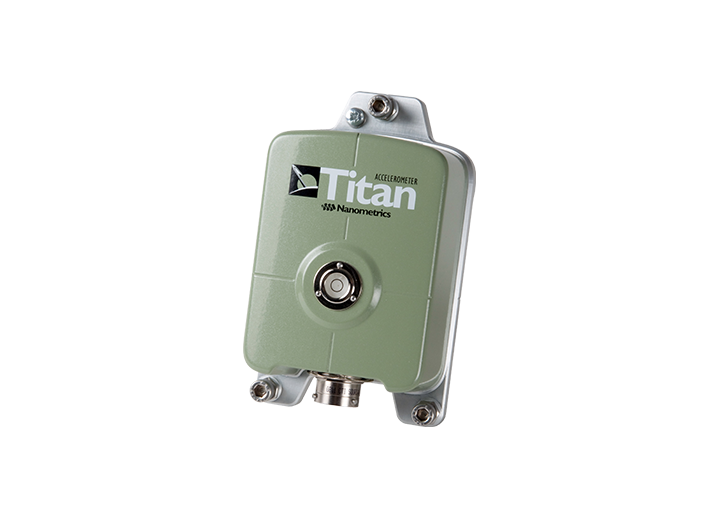

Titan 加速度计(强震计)
地震观测仪器设备强震仪地震灾害监测Titan是一种力平衡三轴加速度计,其可以在较宽的频带范围(从直流至430 Hz)发挥非同一般的优异性能。Titan具备优秀的动态范围和堪比宽频带地震计的极低自噪声性能。
Titan是首次具备满量程数字可选和零点漂移能力的加速度计:特别适合用于较难进入和移动的野外地区观测部署,最大化减少台站的查看次数。
三轴传感器和电子系统整合于一套坚固、紧凑的铝制金属外壳中,拥有单个螺栓锚固槽、可调平螺丝和一个集成的气泡调平。
Titan加速度计提供了可用的高性能,同时保证了高效、低成本部署和易于使用性。
–五大优势技术性能:
- 有优势的166 dB动态范围
- 堪比宽频带地震计的极低自噪声
- 宽操作频率范围:直流至430 Hz
- 好的热稳定性和高精确度提供了更优质的数据质量
- 从±0.25g到±4g的满量程范围,可以供水平道和垂直道单独调整选择
–远程控制传感器
当仪器部署区域非常遥远、难以进入时,电子可选的满量程范围实现了远程控制传感器的可能;
–高效web服务器
集成的web服务器提供了高效的仪器管理和控制功能;
–安装快体积小
安装功能包括集成的气泡调平、可调平
螺丝、一个螺栓锚固槽及仪器自身紧凑的体积,从而使部署变得高效而快速。
轴布局: | 三轴、水平-垂直向 | |
反馈: | 力平衡与电容式位移传感器 | |
对中: | 通过用户界面电子控制零点漂移 | |
性能: | 满量程范围 | 电子可选范围:±4 g、±2 g、±1 g、±0.5 g、±0.25 g以及0.125 g(公称) 独立的垂直、水平轴量程选择 |
频宽 | -3 dB点位于直流至430 Hz | |
动态范围 | 166 dB@1 Hz超过1 Hz频宽 (积分RMS) 155 dB,3至30 Hz |
|
漂移 | 电子调零至±0.005 g内 | |
非线性 | <0.015%总非线性 | |
磁滞 | <0.005%的满量程 | |
交叉轴敏感度 | <1%(包含未对准误差) | |
温度漂移 | 60 mg/℃、标准水平传感器 | |
变化率 | 320 mg/℃、标准垂直传感器 | |
界面: | 接头 | 14针、外壳尺寸12、MIL-C-26482 I系列 |
加速度值输出 | 40 V峰-峰微分XYZ模式 | |
标定输入 | 单电压输入和3道活跃高控制信号 | |
控制输入 | 用于自调零的可设置输入针 可标定 |
|
数字命令 | 增益范围选择 自动对中,或者设定为特定的漂移值 标定输入可标定 SOH获取请求 固件升级 |
|
数字数据输出 | XYZ三轴值输出(以V和g为单位) 仪器温度 微调设置 仪器串号 硬件组件和固件版本 |
|
状态信息输出 | 显示:终端工作正常,输出信号有效 不显示:自检中或失败,自动调零或启动中 |
|
数字界面 | RS-232兼容SLIP 使用标准的web服务器 |
|
电源(加速度计): | 供电电压 | 9到36 V直流独立输入 |
功耗 | 标准静态1.1 W | |
供电保护 | 反向电压和过电压保护 自复位过流保护 |
|
仪器物理特性: | 外壳 | 铝制外壳,表面耐腐蚀、划痕和破裂 |
固定方式 | 单个螺栓锚固槽 | |
调平 | 集成气泡调平、可调可锁底脚调平螺丝 | |
防水级别 | IP-67 | |
湿度 | 0-100% | |
操作温度 | -40℃到+60℃ | |
存放温度 | -65℃到+75℃ |
