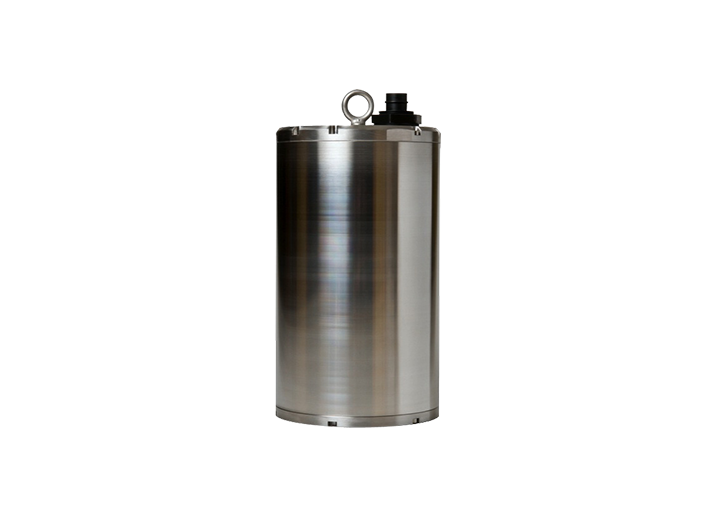

返回列表 Trillium Compact All-terrain自适应地震计
地震观测仪器设备宽频带地震计地震灾害监测
联系我们
–精确的360度任意方向动态平衡自动调平装置，保证在不稳定地区顺利安装和连续运行；
–设备状态输出记录到闪存中，包括装置定向，为浏览安装过程提供强有力地数据体；
–坚固的不锈钢外壳，保障在恶劣环境下保护传感器；
–180毫瓦的超低能耗大大降低了电池消耗和要求；
–26mm/s的高截止水平便于记录到近源的大震事件；50m电缆长度适合地面和浅井安装。
| 布局： | 均衡三轴 | |
| 反馈： | 力平衡电容转换 | |
| 重心对中： | 不需要 | |
| 性能指标： | 自噪音 | 30S到15Hz,低于NLNM |
| 灵敏度 | 750V-s/m 正常±0.5%精度 | |
| 轴偏灵敏度 | ±0.5% | |
| 带宽 | -3dB 点位于 120s 和 100Hz | |
| 转换函数 | 低端在±0.5%，高频响应在1dB，无峰值 | |
| 截止水平 | 26 mm/s ,0.1Hz到 10Hz | |
| 寄生共振 | 100Hz以下没有 | |
| 操作斜度范围 | ±2.5%无须重新调平 | |
| 数字命令和控制界面 用户界面： |
网络浏览器 | 自带网络服务器，采用工业标准网络浏览器 |
| 命令行 | non-SLIP基本界面 | |
| 设置与控制： | 传感器 | XYZ/UVW模式 标定通道选择（关、全部、U、V、W） 短或长周期模式 |
| 调平 | 初始立即进行水平检查 自动循环模式选择：启动电源，三段定期 自动循环次数选择；延时和间隔时间、极值尝试 | |
| 单元 | 固件升级 状态请求 上传用户信息 | |
| 数据输出： | 收到请求 | 地震计重心位置数据；温度；内部相对湿度；磁力仪读数；地震计响应（极、零位、灵敏度） 仪器序列号，部件修订；固件修订；外壳方向（相当于垂直方向）；地震计方向（相当于垂直方向）；下载登陆状态；上传或选择用户信息 |
| 调平记录 | 每次调平事件都在记录在永久存储器中，包括事前和事后的状态全部状态信息 | |
| 状态信息 | 预定间隔的状态记录，包括：开机时间，地震计重心位置，外壳和地震计方向 温度 容量，对于2年以上每天连续记录 | |
| 调平和操作： | 技术 | 双自由度电动平衡环 顺滑动机械构造 运动型设计保证地震计高性能 |
| 适应范围 | 相对垂直位大于±180°电容转换力平衡 | |
| 精度 | 调整到真垂直，误差±5° | |
| 调平初始化 | 在以下情况下调平检查 设置为定期（三阶段程序），外部命令，延时间隔单位可设从秒到月 调平只根据设置需要进行 重心位置到极限 | |
| 磁力仪 | 3分量，与地震计一同安装和调平 | |
| 接口 | 单接口-12芯母插头，VSK-12-BCL橡胶模玻璃环氧 40V峰峰值差分信号加接地（3通道） RS-232串口（RX、TX）标定电压输入 电源输入和返回 | |
| 电源： | 电压 | 9-29V直流，独立输入 |
| 耗电 | 标准<180mw（水平、净值状态） | |
| 保护 | 反向电压保护， 过压保护，过流保护自动恢复 可以启动上升和下降功能 | |
| 工作环境： | 工作温度 | -20℃至+60℃ |
| 存放温度 | -40℃至+70℃ | |
| 抗冲击 | 100g半正玄，5ms不会损坏，6轴 全过程无须锁摆 | |
| 物理指标： | 封装 | 不锈钢金属外壳 |
| 直径 | 151.4mm | |
| 高 | 258mm，不包括接头 | |
| 重量 | 陆地13.3kg 水中9.0kg | |
| 吊环 | 顶部吊环螺栓用于提升和系电缆 |
